Mạch LC12S chuyển đổi UART sang RF tần số 2.4GHz

Mạch LC12S chuyển đổi UART sang RF tần số 2.4GHz

Mạch LC12S chuyển đổi UART sang RF tần số 2.4GHz

LCHStar
Số Lượng: 36

Giá lẻ: 36.000 đ

Thật dễ dàng để truyền tín hiệu không dây với tần số 2.4GHz khi dùng LS12S này, nó sẽ chuyển tín hiệu UART sang RF và ngược lại để truyền đi, khoảng cách truyền tới 120m!

Chi tiết sản phẩm xem tại nhà sản xuất http://www.lchstar.com/EN/index.php?s=/Show/index/cid/40/id/35.html

Sơ lược về sản phẩm:

  • Hoạt động ở tần số:  2.4GHz, 128 kênh
  • Giao tiếp với MCUs: Qua cổng UART (Serial) với tốc độ từ 600-38400bps (bit / giây)
  • Điện áp hoạt động: từ 2.2-3.6V, chuẩn 3.3V
  • Truyền thông hai chiều nhưng một lúc chỉ nhận hoặc truyền (Half-Duplex)
  • Công suất phát tối đa: 12dBm
  • Độ nhạy ngõ vào: -95dBm
  • Dòng điện tiêu thụ lúc phát: 40mA khi phát 12dBm
  • Dòng điện tiêu thụ lúc thu: 24mA
  • Dòng điện tiêu thụ lúc nghỉ: 3.5uA
  • Kích thước nhỏ, thiết kế dạng SMD dễ dàng tích hợp vào hệ thống

Phạm vi ứng dụng

  • Điều khiển từ xa dùng sóng radio
  • Nhà thông min
  • Kiểm soát vào/ra
  • Điều khiển Robot



Hình dáng của LC12S 2.4Ghz UART Module

Module LC12S - hình chụp tổng thể mặt trước và mặt sau



Kích thước thực của LC12S 2.4Ghz UART Module

Kích thước thực của LC12S 2.4Ghz UART Module

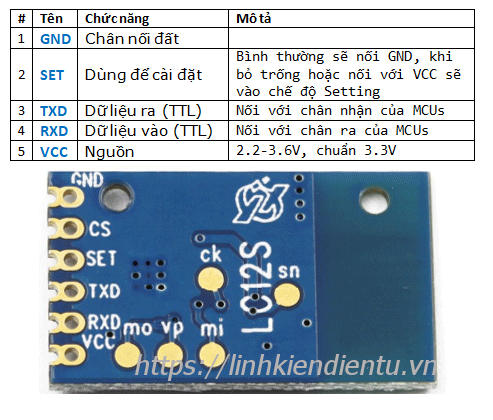

Ngõ ra của module như sau

LC12S module Pinout
