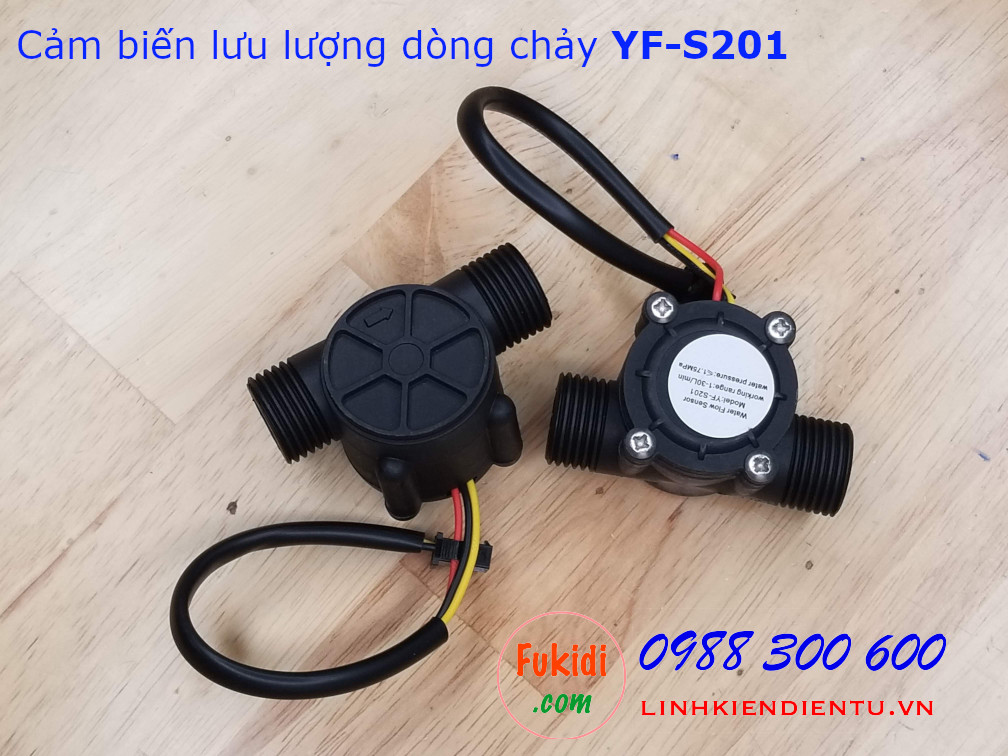

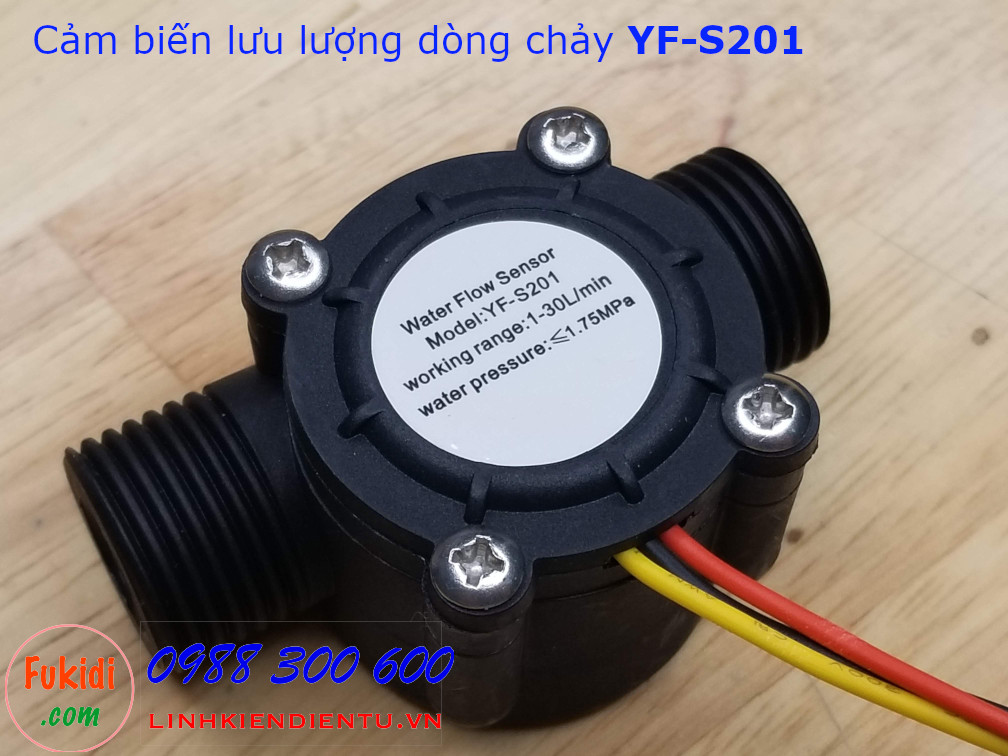

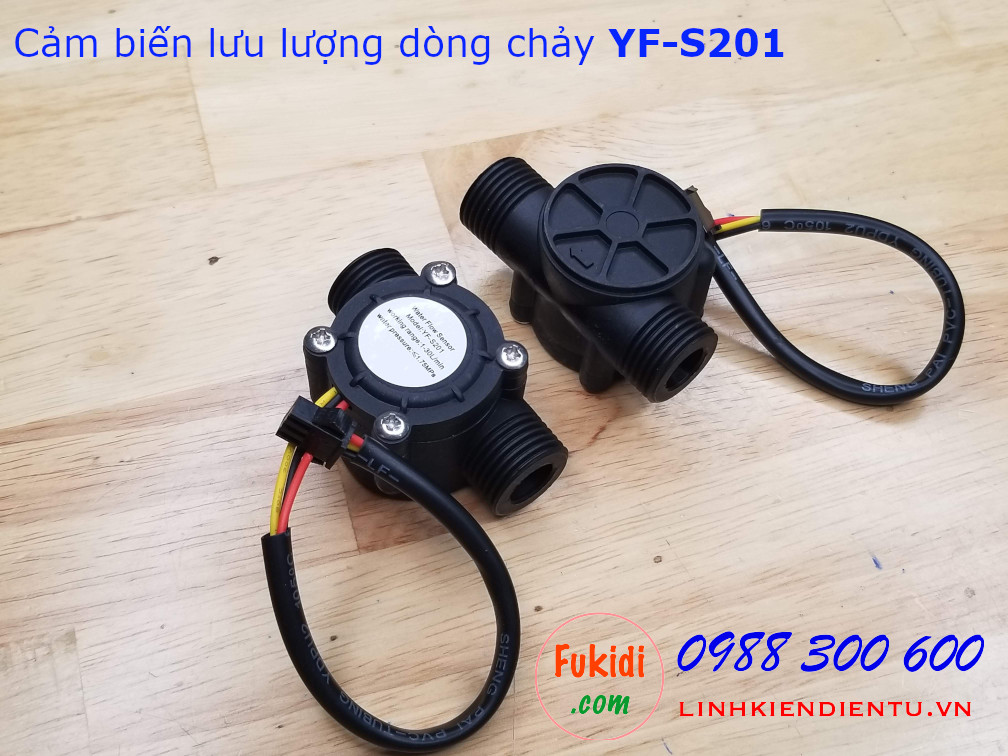

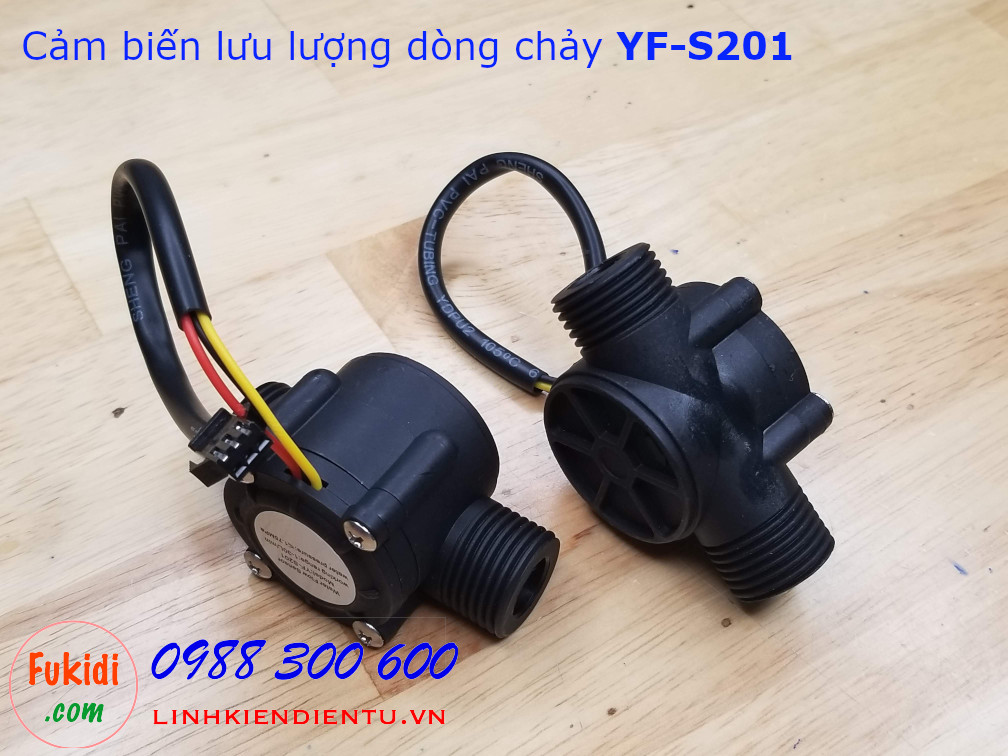

Cảm biến lưu lượng dòng chảy YF-S201

Cảm biến lưu lượng dòng chảy YF-S201

Để đo lưu lượng dòng chảy qua YF-S201 bằng cách đếm tần số xung ra trên chân màu vàng là ta có thể xác định được lưu lượng nước chảy qua ống dẫn.

YF-S201 có tầm điện áp hoạt động rộng từ 4.5V-24V nhưng tối ưu nhất là 5-18VDC, và dòng tiêu thụ < 10mA (ở 5V)

Để đảm bảo độ chính xác, áp suất dòng nước không quá 1.75Mpa và nhiệt độ nhỏ hơn 80 độ C.

Sự liên hệ giữa tần số ra và số lit nước chảy qua như sau:

Frequency: F = 7.5 * Q (L / Min)   error: ± 2%

với Q là số lít nướic chảy qua trong một phút.

Cách đấu dây: màu vàng là tín hiệu ra, đỏ là điện áp cấp cho cảm biến và đen là chân GND.
