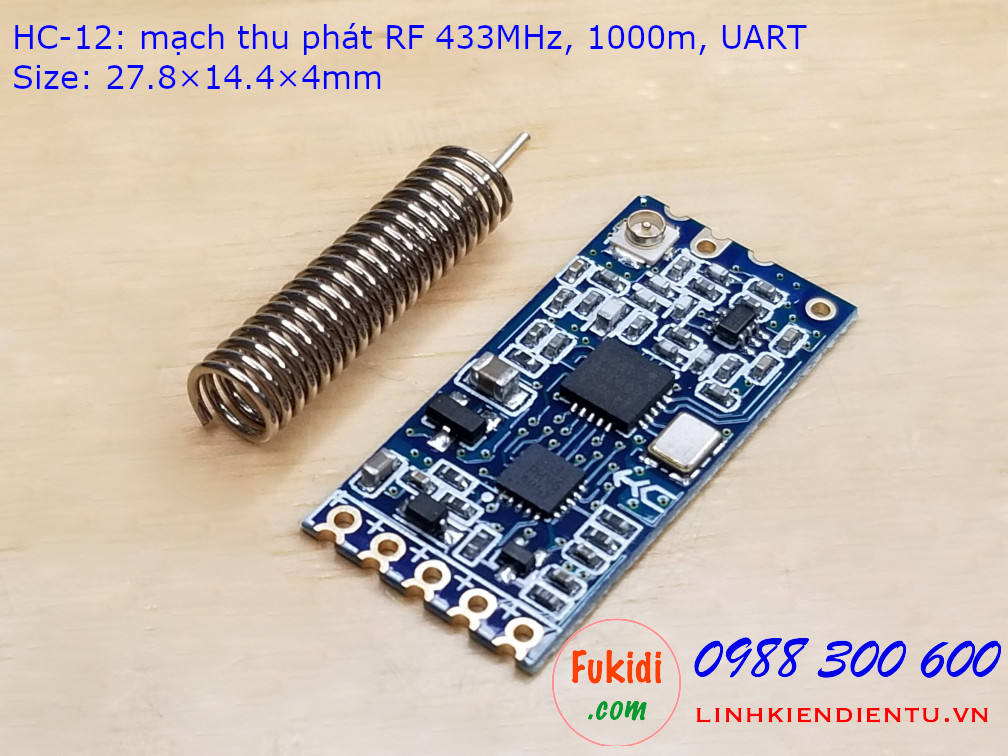

HC-12 mạch thu phát RF 433MHz tầm xa 1000m giao tiếp UART

HC-12 mạch thu phát RF 433MHz tầm xa 1000m giao tiếp UART

HC-12 mạch thu phát RF 433MHz tầm xa 1000m giao tiếp UART

OEM
Số Lượng: 26

Giá lẻ: 115.000 đ

HC-12 là mạch thu phát dữ liệu không dây ở tần số 433MHz, tầm xa 1000m và có giao tiếp UART, HC-12 dùng phổ bến trong các thiết bị điện tử dân dụng, làm remote, đóng ngắt từ xa, làm nhà thông minh....

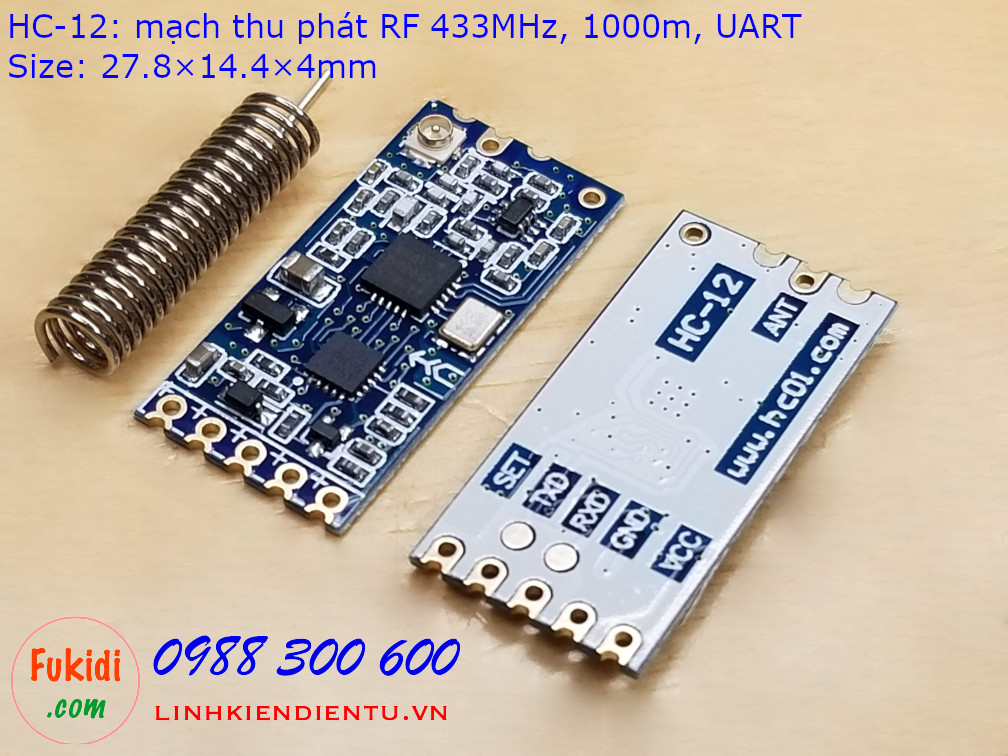

HC-12 mạch thu phát RF 433MHz tầm xa 1000m giao tiếp UART



1. Điện áp: 3.3 ~ 5.5VDC

2. Tầm thu phát: 600m (không bị chắn tầm nhìn), 1000m khi tốc độ truyền < 4800bps.

3. Giao tiếp: UART (TX, RX) 3.2V-5.5V TTL, tốc độ 1200-115200bps.

4. Dòng tiêu thụ khi ở trạng thái đợi: 16mA (có thể thay đổi chút ít ở các mode khác nhau)

5. Kích thước 27.8mm×14.4mm×4mm

6. Dãi tần số hoạt động 433.4-473.0MHz, được chia tới 100 kênh.

7. Giá trị mặt định: tốc dộ truyền qua UART là 9600bps, Mode FU3, kênh RF CH001 (tương ứng 433.4MHz)



HC-12 mạch thu phát RF 433MHz tầm xa 1000m giao tiếp UART



HC-12 mạch thu phát RF 433MHz tầm xa 1000m giao tiếp UART

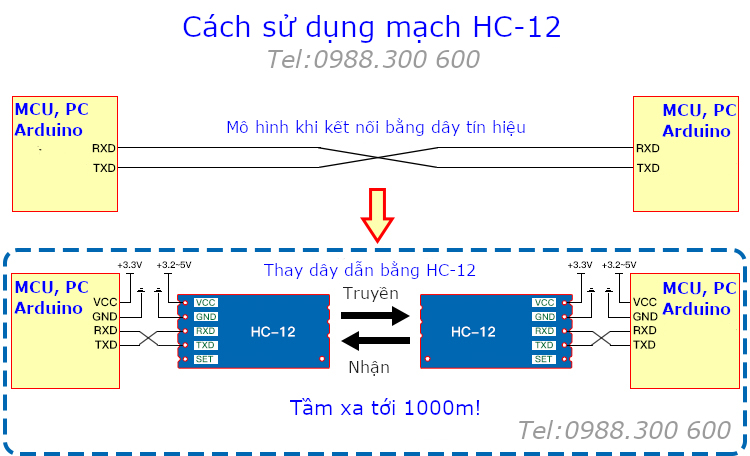

Cách sử dụng HC-12

HC-12 mạch thu phát RF 433MHz tầm xa 1000m giao tiếp UART



Để thay đổi các thông số hoạt động của HC-12 ta dùng các lệnh AT trong Mode SET của HC-12, để vào Mode SET ta phải chuyển chân thứ 5 là chân SET về mức thấp rồi dùng các lệnh sau

STT Lệnh Kết quả Mô tả
1 AT OK Kiểm tra kết nối với HC-12 OK
2 AT+Bxxxx OK+Bxxxx Set tốc độ truyền qua UART (xxxx từ 1200-115200)
3 AT+Cxxxx OK+Cname Đặt tên cho module HC-12
4 AT+FUx OK+FUx Đổi mode truyền nhận cho UART
5 AT+Px OK+Px Đặt công suất thu phát cho module
6 AT+Ry OK (y + xxx) Lấy các thông tin y của module
7 AT+RX OK + xxxx Lấy tất cả thông tin của module này
8 AT+V   Lấy version của module
8 AT+SLEEP OK+SLEEP Power down
